1.概述

此操作手冊適合龍鐵沉水式鼓風機系列及其它結構相似的沉水風機。

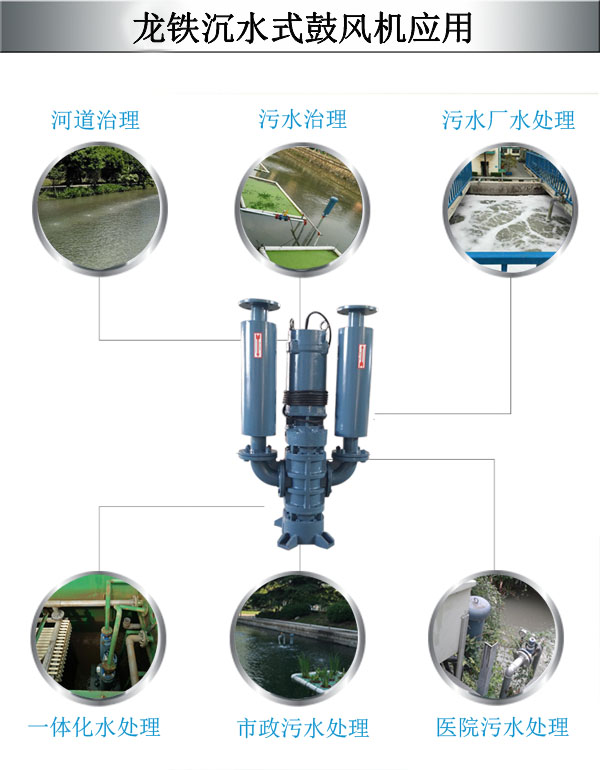

1.1產品應用

1.2工作原理

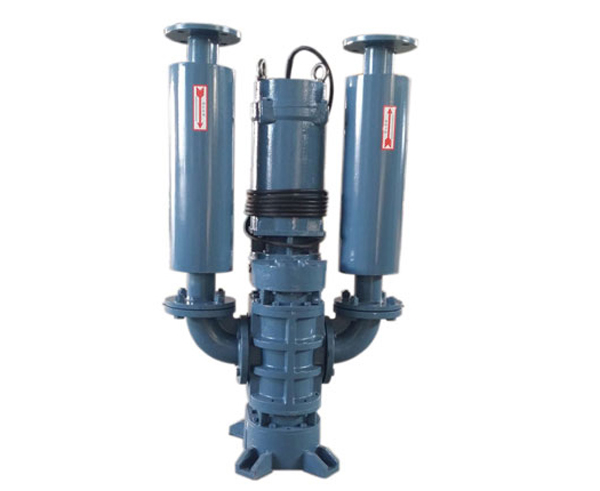

沉水鼓風機：采用兩個三葉型的葉輪通過齒輪和軸承運動擠壓吸送空氣產生高壓力，從而進行工作。

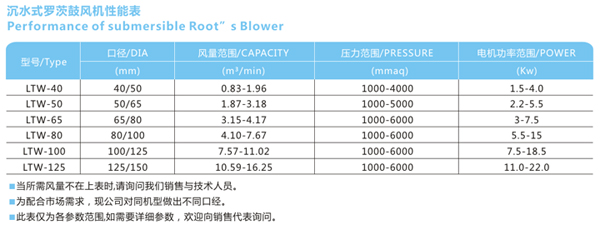

1.3參數表

2.安全安裝步驟

每臺沉水式風機在出廠前都會進行試機，進行氣密性測試，測試完畢后安排出廠。

做好測試后進行以下步驟安裝

（1）接電源對機器進行正反轉確認；

（2）安裝進出口延長管兩根，配用密封墊片；

（3）對延長管法蘭和沉水風機消音器法蘭連接處做氣密性測試；

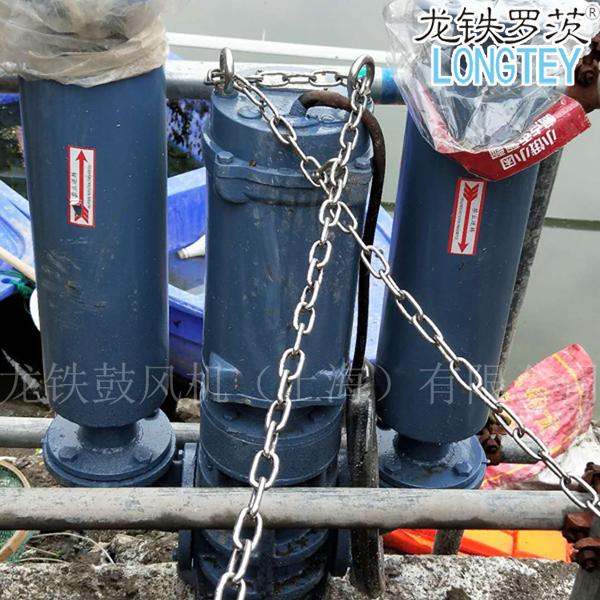

（4）使用不銹鋼鏈條起吊潛水電機吊環處將機器送至風機安裝處；

（5）固定沉水鼓風機基座及延長管；

（6）安裝入口消聲器及彎頭；

（7）安裝逆止閥及三通；

（8）安裝彈性接頭及風機主管；

（9）開機試運行。

3.沉水風機的安裝注意事項

（1）首先，要檢測延長管的氣密性，必須使用高壓氣源對延長管做測試；

（2）安裝電纜線時，檢查電纜線有無破損現象，防止電線有損壞或漏電現象，安裝過程中切勿對線纜進行拉扯碰撞；

（3）沉水風機的機身都有正反轉指示的箭頭標識方向，切記不要反向逆行，逆轉運行會造成管路進水；

（4）安裝延長管時必須加裝密封墊，緊固螺絲時每顆螺絲受力均勻，切勿出現法蘭不平導致漏氣和漏水鏈條起，法蘭連接處一定檢測氣密性；

（5）起吊沉水風機時切勿吊消聲器法蘭，切勿對消聲器撞擊，搬運并檢查彎頭和消音器螺絲緊固程度，只能使用不銹鋼鏈條起吊電機吊環；

（6）沉水風機送至安裝點后必須對沉水風機底座進行固定，同時必須對進出口延長管進行固定處理；

（7）安裝陸上型消音器及彎頭時切勿站立在延長管上施工；

（8）安裝逆止閥時切勿將逆止閥反裝，導致沉水風機無法出氣；

（9）安裝整個過程切勿對管路進行晃動，撬動，硬拉等動作；

（10）開機時，測量電機電流，確保電流在額定范圍內，檢查壓力表讀數，確保壓力不高于設定壓力值（機器標牌壓力值）。
