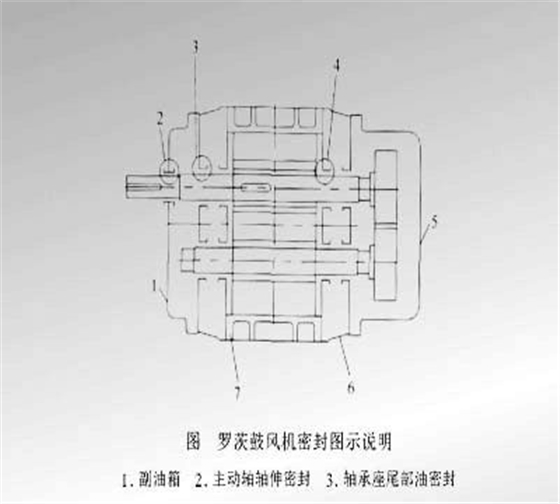

如今，羅茨鼓風機的應用行業越來與廣泛，密封形式也多樣化。羅茨鼓風機的密封主要包括主動軸軸伸、軸承座尾部油密封、墻板部軸密封三部位。其中墻板部軸密封主要是為了阻止氣體泄露，而另外兩個部位則是防止漏油，亦有對密封氣體的要求。

一、氣密封裝置

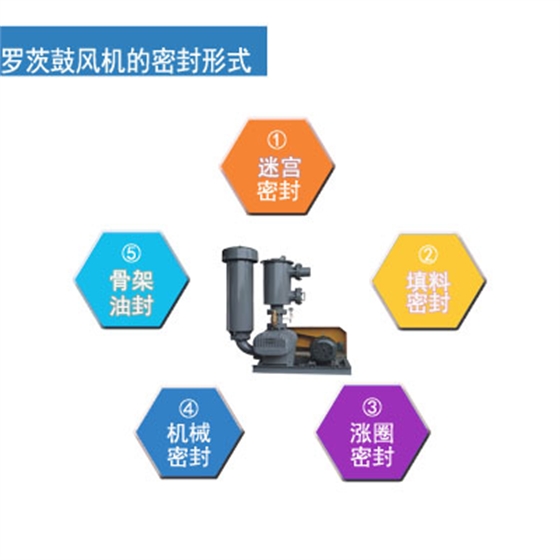

我們一般將以密封氣體為主的結構稱為氣密封裝置，單獨起油密封作用的稱為油密封裝置。羅茨風機墻板部軸密封裝置通常用的有迷宮密封、填料密封、漲圈密封和機械密封等；主動軸軸伸部常用的密封裝置有骨架油封組或機械密封。軸承座尾部油密封常采用回油槽結構或骨架油封組密封。

1.迷宮密封

迷宮密封是利用流體流經一系列節流間隙與膨脹空腔組成的通道，使工作介質產生節流效應，以限制泄漏的非接觸式動密封。羅茨鼓風機的墻板部軸密封廣泛采用迷宮密封。其密封機理可簡單解釋為，流體經過許多曲折的通道，經多次節流而產生很大阻力，使流體難于滲漏，從而達到密封目的。其優點是不受轉速和溫度的限制，結構簡單，維修方便，使用壽命長。適當?shù)卦黾用芊恺X數目，可用于高壓氣體的密封；如果密封件加工和組合良好，在運行中，一般不會出故障，也不需要經常更換。其缺點主要是密封零件加工精度要求高。由于密封間隙小，當機器運轉不良時會發生摩擦磨損，從而降低密封性能。該種密封一般適用于輸送空氣的場合，在輸送有毒、易燃和易爆氣體時，其使用受到限制。標準型羅茨鼓風機墻板部密封一般采用該種形式的密封。

2.填料密封

填料密封是用填料填塞泄漏通道，阻止泄漏的一種密封形式。填料密封結構簡單，裝拆方便，成本低廉， 因而得到了廣泛的應用。在羅茨鼓風機的填料密封結構中，較常用的有盤根填料、成型聚四氟乙烯填料及骨架油封組填料等。因該型密封屬于接觸型密封，容易造成軸與油封唇口或聚四氟乙烯填料接觸部位）的磨損。由于其結構簡單，裝拆方便，成本低廉，密封效果較好，對工作環境和維護保養要求不高，因而在化肥廠等行業一直具有較廣的應用。

3.漲圈密封

漲圈密封是將若干帶切口的彈性環放于密封槽中，由于漲圈本身的彈力，而使其外圓緊貼在殼體上，漲圈外徑與殼體間無相對轉動。氣體只能通過漲圈與環形槽的縫隙向下游泄漏。工作時，漲圈在兩側氣體壓差的作用下，緊貼于環形槽的下游端面。進入縫隙的高壓氣體充滿背隙空間，使?jié)q圈外圓與密封座內孔之間的密封進一步加強，剩下的泄漏通道只有漲圈的切口。由于切口間隙很小，且在安裝時將切片錯位安裝，經過幾道漲圈密封之后，只有很少的出去。如果再加裝封壓氣體密封裝置，則密封效果更佳。因該型密封是接觸型密封，因此密封效果較好，但使用時需要注脂潤滑。新研制的特種材料制成的漲圈，使用時可以不加注潤滑脂。
